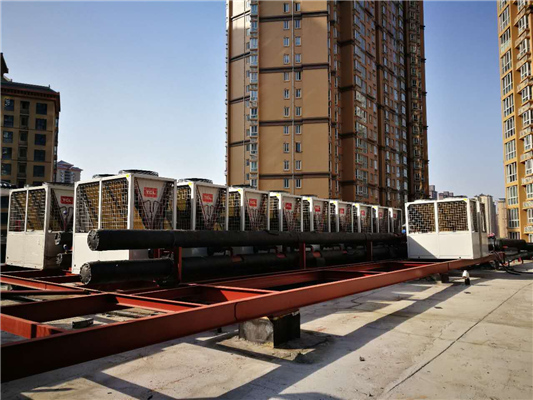

陜西中央空調系統風管設計要點你熟悉嗎？風管的作用有哪些？風管怎么去分類呢？下面西安博振機電科技有限公司小編來為您介紹：

低速風管：傳統設計

高速風管：高層建筑空調

空氣處理系統的分類

單區域系統 :

房間負荷變化時, 空氣流量不變.

中央設備只有一個溫控器控制.

風機流量 CFM 保持恒定.

如果采用多速或變速風機, 風機流量CFM可以改變

多區域系統 :

空氣流量根據各區域需求控制 (風閥安裝在支風管上并由各房間或區域溫控器控制)

中央設備由監控區域溫控器的微處理器控制.

風機流量 CFM 可以恒定, 但必須安裝旁通風門以保證中央設備所需的空氣流量。

假如風機或壓縮機的轉速 RPM可以連續調節,風機流量 CFM 也可以變化.

送風風管系統的分類

送風風管的幾何形狀

1、主風管與支風管

2、輻射式

3、周邊環路式

送風口位置 : 與圍護結構有關

1、周邊送風系統

2、頂棚送風系統

3、內墻高端送風系統

風管材料 : 根據需要及當?shù)亟ㄖ?guī)范選用

1、不銹鋼板

2、鍍鋅鋼板

3、涂塑鋼板

4、鋁板

5、PVC 塑料板

6、玻璃纖維增強型塑料板

7、玻璃鋼板

8、柔性金屬螺旋風管

9、水泥

10、石棉

風管系統阻力

空氣分配系統或風管系統對于每個流量都存在一定的阻力。 這個阻力是空氣流經管道、送風口、調節風門、過濾器和風機盤管等的壓降總和。 風機必須克服這一阻力才能保證一定的送風量。

外部靜壓

外部靜壓 ＝ 系統單元之外的壓降總和。

風管的設計原則

1、考慮噪聲、材料、能耗和安裝空間的條件下將風速確定在允許范圍內；

2、避免風速、風向的陡變；

3、方形風管盡可能設計成正方形，高寬比不得超過8：1，一般應控制在4：1范圍內；方形風管當量直徑的計算：dc=1.30(ab)0.625/ (a+b)0.25

4、采用光滑的風管材料；

5、安裝時由于材料、安裝連接方式等方面的變化會導致實際阻力與設計阻力存在差異，因此選用風扇和電機時應考慮一定的安全系數；

6、避免風管與管道或其他建筑設施沖突。不可避免時要采用平滑過渡，過渡段的長徑比要大于3。

中央空調風管內空氣流速的確定

若風道內空氣流速大，則風道截面小，節省風道材料，少占建筑空間。 但風速大，則系統阻力也大，需要風機的壓力高，消耗的功率也就多，而且可能導致噪聲增大。如果采用較小的風速， 則出現上述相反的情況。所以在風速的取值上，必然有一個較經濟的風速值。

根據經濟比較，空調系統中的風速可如下采取：在一般空調系統中，采用低風速；對高層建筑，因風道占用建筑空間的矛盾較為突出，為了節省造價，一般采用較高風速.

中央空調風道計算方法

計算風道系統的要點是首先要選定系統較不利的環路，

一般即指較長或局部構件較多的分支管路；

其次是根據風量和所選定的風 速，計算各管段 (指該環路) 的斷面尺寸，并根據該尺寸求出各管段 阻力和系統總阻力， 根據總阻力選定風機；

較后，按系統阻力平衡的原則，確定其余分支管路的管徑，要求各環路間的總阻力差別不 大于15％，在不能通過確定分支 管路管徑達到阻力平衡要求時,則利用風門進行調節。

中央空調風道阻力計算

風道設計計算

中央空調風管設計程序

1、根據建筑條件及設計要求確定布風系統。根據風管的得熱、失熱以及漏風情況重新計算實際風量。根據送風、回風和排風要求重新計算壓力，使之滿足要求；

2、根據制造商提供的數據選擇出風口尺寸；

3、畫出系統草圖，將送風出口和回風進口與中央空氣處理設備連接起來，避免設備與建筑物的障礙。盡可能考慮空間的允許程度。盡可能使用圓形風管；

4、將整個系統分段，每段標號。在流量、尺寸或形狀有變化的地方必須分段處理；

5、根據選定的方法設計風管尺寸，計算系統壓力損失，選擇風機；

6、仔細規劃整個系統。如果線路或安裝有比較大的變化，應重新計算壓力損失；

7、重新確定風管尺寸，使每個連接點的壓力基本平衡；

8、分析系統的噪聲水平，必要時安裝消聲器。

中央空調風機

1、風機分類：

a 軸流式：通過改變通過葉輪的空氣的速度提升靜壓。

b 離心式：

前傾式：主要依靠動壓轉換升壓；

后傾式：主要依靠離心力升壓，效率比前傾式高。

前傾式風機

后傾式風機

空調房間的布風

在空調房間中,經過處理的空氣由送風口進入房間,與室內空氣進行熱質交換后, 經回風口排出. 空氣的進出, 必然會引起室內空氣的流動, 而不同的空氣流動狀況有著不同的空調效果. 合理地組織室內空氣的流動, 使室內空氣的溫度、濕度、流速等能更好地滿足人們的舒適感覺或工藝要求。

機組和風管安裝要點

1、在送回風管道各有2個90度彎頭

2、主送風管道較小有1.7m直管段，主回風管段較小有3.3m直管段

3、主風管流速應低于3m/s，接近送風口處風速不超過2.4m/s

4、機組與風管之間用帆布連接，機組與水管或電線導管用軟管連接

5、如用金屬風管，內表面應貼吸聲材料

6、在機組與送、回風口之間避免只有直管線

7、設備、風管及其接縫處要密封

8、適當設置平衡風閥

9、安裝吊裝要有隔振措施

10、防止噪聲經過墻、樓板或地板傳遞。
